Levylämmönvaihdin

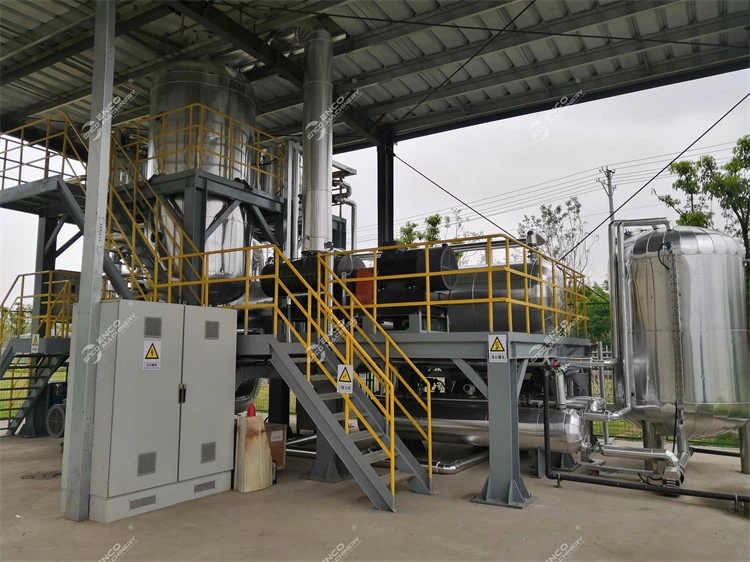

Tyypillinen levylämmönvaihdinsovellus: Siirappikonsentraatiolevylämmönvaihdinjärjestelmä



1. Energiatehokkuus

Aallotettu levyrakenne tuottaa voimakasta turbulenssia (Turbulent Flow), jonka lämmönsiirtokerroin on jopa 3 000–7 000 W/m²·K, mikä vähentää merkittävästi energiankulutusta.

Tukee vastavirta-/poikkivirtaussuunnittelua, maksimoi lämmönsiirron lämpötilaeron (LMTD), vähentää lämpöhäviöitä ja parantaa energiansäästöä 30–50 % verrattuna perinteisiin vaippa- ja putkilämmönvaihtimiin.

2. Vähentynyt ulkoinen lämmitystarve

Prosessin hukkalämpö (kuten matalalämpöinen -höyry, kuuma jätevesi) voidaan ottaa suoraan talteen raaka-aineiden esilämmitykseen tai muiden nesteiden lämmittämiseen, mikä vähentää ulkoisen höyryn tai sähkölämmityksen tarvetta.

Suljetussa -silmukassa energian itse-tasapainotus saadaan aikaan lämmön kierrolla, ja vain pieni määrä lisäenergiaa tarvitaan (kuten käynnistysvaiheessa).

3. Kompakti ja modulaarinen rakenne

Lämmönsiirtopinta-ala tilavuusyksikköä kohti on 2–5 kertaa kuori- ja putkilämmönvaihtimen pinta-ala, mikä säästää asennustilaa ja soveltuu muunnoksiin tai -tilarajoitteisiin skenaarioihin.

Modulaarinen rakenne mahdollistaa lämmönsiirtokapasiteetin nopean säädön lisäämällä tai vähentämällä levyjen määrää prosessin vaihteluiden tai kapasiteetin muutosten mukaan.

4. Ympäristöhyödyt

Vähentynyt lämpösaaste: Tehokas lämmönsiirto vähentää jäähdytysveden käyttöä ja hukkalämmön päästöjä, mikä vähentää ympäristön lämpökuormitusta.

Vedensäästö: Lauhteen talteenottojärjestelmässä höyrykondensaatti voidaan kierrättää jäteveden syntymisen vähentämiseksi.

Pitkä käyttöikä ja vähän huoltoa: ruostumaton teräs/titaanimateriaalit ovat korroosionkestäviä-, mikä vähentää laitteiden vaihtotiheyttä ja resurssien kulutusta.





(A) Termodynamiikka ja lämmönsiirtotehokkuus

1. Levyjen suunnittelu ja virtauskanavan optimointi

• Aallotuskulma ja -syvyys: vaikuttavat turbulenssin voimakkuuteen ja painehäviöön, ja tarve tasapainottaa lämmönsiirron tehokkuutta ja energiankulutusta (esim. kalanruoto sopii korkeaan lämmönsiirtoon, alhainen aallotuskulma vähentää painehäviötä).
• Virtauskanavan asettelu: laskuri-virtaus maksimoi lämmönsiirron lämpötilaeron (LMTD), poikittais-virtaus sopii tilan-rajoitteisiin skenaarioihin.
• Lämpötilaeron hallinta: yhden levyn lämmönvaihtokapasiteettia on rajoitettava, jotta vältetään nesteen jäätyminen alhaisen-lämpötilan puolella tai paikallista ylikuumenemista korkean-lämpötilan puolella.

2. Kiehumispisteen korkeus (BPE) ja skaalauksen hallinta

• Käsiteltäessä korkean -suolan tai korkean-viskositeettitason nesteitä on tarpeen lisätä levyväliä tai ottaa käyttöön laaja virtauskanava (Free Flow Plate), jotta estetään kiehumispisteen nousun aiheuttama hilseily ja tukkeutuminen.



(B) Materiaalien ja rakenteiden luotettavuus

1. Materiaalin korroosionkestävyys

• Perinteiset materiaalit: ruostumaton teräs (SS304/SS316) sopii vedelle ja matalapitoisuuksille hapoille ja emäksille.
• Voimakkaasti syövyttävät aineet: titaani (Ti), nikkeli{0}}pohjainen seos (Hastelloy) tai grafiittikomposiittimateriaalit, joita käytetään merivedelle, kloridi-ioneille tai orgaanisille liuottimille.

2. Skaalaamista estävä-ja helppo-huoltosuunnittelu

• Pintakäsittely: Sähkökiillotus tai nano-pinnoite vähentää lian tarttumista.
• Irrotettavuus: Tiiviste tai juotettu valikoima - Tiiviste on helppo purkaa ja pestä, juotettu kestää korkeaa painetta, mutta sen ylläpitokustannukset ovat korkeat.
• Online-puhdistus (CIP): Suunnittele leveät virtauskanavat tai integroidut huuhteluliitännät tukemaan kemiallista tai mekaanista puhdistusta.



(C) Energian ja järjestelmäintegraation optimointi

1. Hukkalämmön talteenoton suunnittelu

• Monivaiheinen sarjaliitäntä: yhdistä useita levylämmönvaihtimia sarjaan korkean-lämpöisen nesteen hukkalämmön hyödyntämiseksi vaiheittain (kuten esilämmitys → lämmitys → tulistus).
• Kondensoituneen lämmön hyödyntäminen: höyryn kondensaatiopuolen ja nesteen lämmityspuolen suora kytkentä latentin lämmön talteenoton tehokkuuden maksimoimiseksi.

2. Painehäviön ja virtauksen yhteensopivuus

• Virtauksen jakautumisen tasaisuus: Estä poikkeava virtaus heikentämästä paikallista lämmönsiirtotehoa symmetrisen virtauskanavan suunnittelun tai virtauksen ohjausalueen optimoinnin avulla.
• Pumppauksen energiankulutuksen hallinta: valitse alhainen{0}}vastuslevy (kuten pieni poimutuskulma) tai säädä virtauskanavien lukumäärää järjestelmän kokonaispainehäviön vähentämiseksi.



(D) Ohjaus- ja turvajärjestelmä

1.Automaatiovalvonta

• Parametrien valvonta: tulo- ja ulostulon lämpötilan, paineen ja virtauksen reaaliaikainen{0}}seuranta sekä venttiilin avautumisen tai pumpun nopeuden dynaaminen säätö PLC- tai DCS-järjestelmän avulla.
• Vuodon havaitseminen: asenna kosteusanturit kumityynyyn PHE varoittaaksesi ajoissa nesteiden sekoittumisvaarasta.

2. Turvallisuussuojasuunnittelu

• Ylipainesuojaus: aseta varoventtiilit tai räjähdyslevyt estämään tukkeutumisen tai venttiilivian aiheuttama ylipaine.
• Jäätymisenestosuoja: määritä tyhjennysventtiilit tai etyleeniglykolin kierto kylmissä ympäristöissä estääksesi matalan-lämpötilan puolen nesteen jäätymisen ja levyjen vaurioitumisen.
• Tukosten esto: asenna suodattimet (<1 mm pore size) at the inlet and monitor the pressure difference alarm on both sides.





S/N	Levylämmönvaihdin	MVR höyrystin	Monitehoinen höyrystin	TVR höyrystin
Käyttökustannukset	Alin	Korkea (kompressorin hinta on korkea)	Keskitaso tai korkea (mitä enemmän tehokkuutta, sitä korkeammat kustannukset)	Keskitaso (alle MVR)
Energian lähde	Matala (vain lämmönsiirto, ei vaihemuutosta)	Erittäin alhainen (90 % energiansäästö verrattuna perinteiseen höyrystimeen)	Keskitaso (mitä enemmän tehokkuuslukuja, sitä enemmän{0}}energiansäästöä)	Keskitaso tai korkea (riippuu korkeapainehöyryn tehokkuudesta)
Sovellettavat nesteominaisuudet	Matalaviskositeettinen,{0}}hiukkasvapaa neste (leveärakoinen levytyyppi voi osittain parantaa)	Puhdista höyry, vältä kiinteää tai hilseilevää materiaalia	Korkeaviskositeettinen kiinteää{0}}nestettä sisältävä neste (leveä virtauskanava)	Keskiviskositeetti, jotta hiukkaset eivät tukkeudu injektoriin.
Lämmönlähde	Ulkoinen lämmönlähde (höyry/kuuma vesi) tai hukkalämmön talteenotto.	Sähkö käyttää kompressoria kierrättäen höyryn piilevän lämmön.	Ulkoinen höyry (ensimmäinen vaikutus) + sisäinen höyrykierto.	Korkeapaineinen raakahöyry käyttää ejektoria.





◉ Ei päästöä runsaasti suolaista jätevettä

◉ Kemianteollisuus

◉ Torjunta-aineteollisuus

◉ Litiumin uutto

◉ Polypiiteollisuus

◉ Paino- ja värjäysteollisuus

◉ Jätteen suotoveden käsittely

◉ Lääketeollisuus

◉ Metallurgiateollisuus

◉ Fermentointiteollisuus

◉ Maalämpöpumpun höyrystin/lauhdutin

◉ Ruoka- ja juomateollisuus













Meidät tunnetaan{0}} yhtenä johtavista levylämmönvaihtimien valmistajista ja toimittajista Kiinassa. Voit olla varma, että ostat räätälöidyn levylämmönvaihtimen tehtaaltamme. Ota yhteyttä saadaksesi lisätietoja.
