Työskentely rehtori
Neste/kiinteä sekoitettu neste jakautuu tasaisesti pystykaapin sentrifugirummussa syöttöputken ja jakolevyn läpi. Keskipakokentän vaikutuksesta suodatinkiekko sieppaa kiinteän faasin ja nestefaasi suodattuu pois. Ruokintaa jatketaan, kunnes materiaali on täynnä, minkä jälkeen syöttö lopetetaan. Prosessin vaatiessa suodatinkakku pestään ja puhdistetaan ja pesuneste suodatetaan samalla pois. Jatkuvaa liukenemista suoritetaan, kunnes erotusvaatimukset täyttyvät. Pienennä nopeus alhaiseksi, kaavin kaapii pois suurimman osan suodatinkakusta ja pussilaite purkaa jäljellä olevan suodatinkakun ja suorittaa työjakson loppuun.
LGZ- ja PGZ-sarjoissa on sama prosessi kuin yllä, paitsi että niissä ei ole pussin venytystoimintoa.

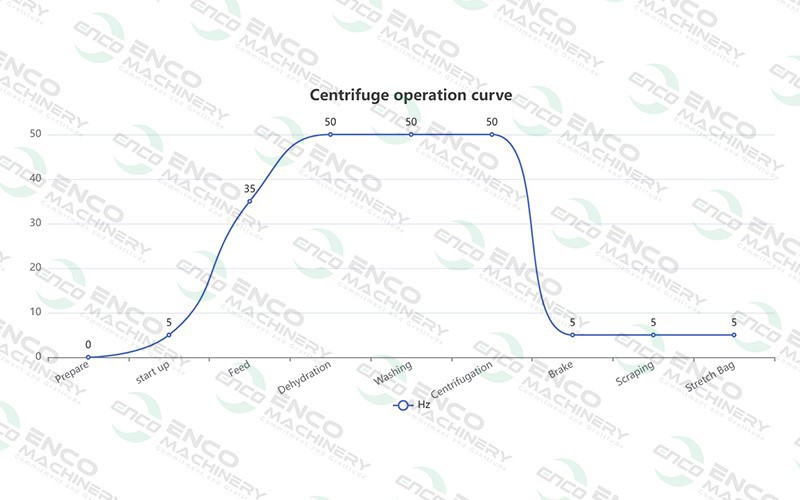

Ohjausvirtaus
Sentrifugin toimintaa ohjaa PLC, ja järjestelmä toimii automaattisesti esiasetetun käyttöohjelman mukaisesti. Eri malleilla on vastaavat toimintaparametrit tai säätöalueet. Käyttöönoton ja myöhemmän käytön aikana asetetaan tarkoituksenmukaiset käyttöparametrit tietyille työolosuhteille erotteluvaatimusten täyttämiseksi. Ohjausjärjestelmä korjaa tai suojaa automaattisesti ylikuormituksia todellisen käytön aikana.
Automaattinen ohjausjärjestelmä ohjaa sentrifugin isäntäkonetta, hydraulijärjestelmää, pneumaattista järjestelmää, typen suojausjärjestelmää, venttiilejä ja sentrifugiin liittyviä pumppuja, venttiileitä, materiaalinsiirtojärjestelmiä jne.

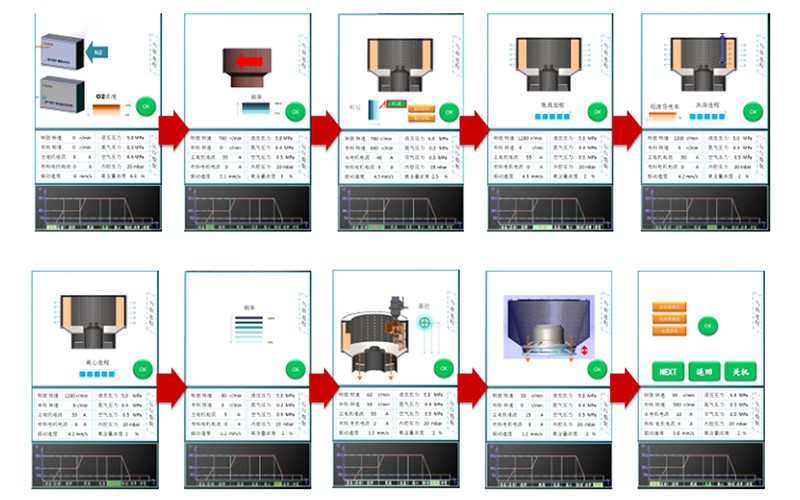

Sentrifugin toimintaprosessi ja ohjaus

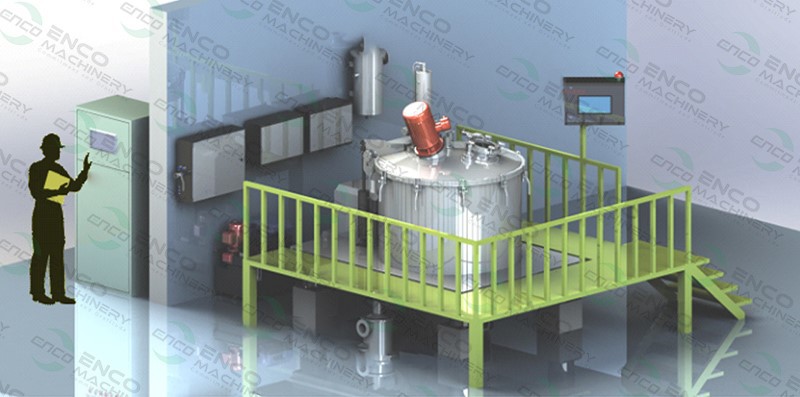

Järjestelmän integrointi
- ENCO on automatisoitu ja älykäs, ja se pystyy toteuttamaan kauko-ohjauksen ja miehittämättömät työpajat.
- ENCO on täysin suljettu ja täyttää ympäristöystävällisen suljetun tuotannon vaatimukset.
Henkilökohtainen konfigurointi
| Malli | PLD | LGZ | PGZ |
| Käännä kansi | Vakio: Suuri läppä; Mukautettu: Täysi läppä | Vakio: kiinteä kansi | |
| Kangasmenetelmä | Vakio: kalteva levykangas; Räätälöity: sivukangas | ||
| Räjähdyssuojattu kokoonpano | Räätälöinti: vaihto + hapen mittaus + kaasutiiviste + nestetiiviste + läppäventtiili | ||
| Nopeus | Teknisten eritelmien mukaan | ||
| Siivous verkossa | Räätälöinti: Kääntöpuhdistus + rummun pohjan puhdistus + rummun sivupuhdistus | / | |
| Ylimääräinen kaavin | / | Räätälöinti: Joustava lisäkaavin | |
| Nesteen poistoaukon kytkentäventtiili | Räätälöinti | ||

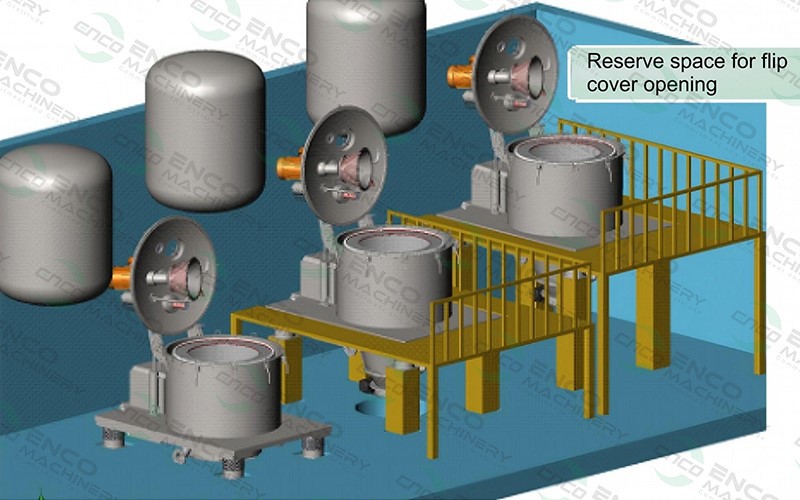

Asennus
- Turvallisuus: täytä dynaaminen ja staattinen kantokyky; täyttää tärinänvaimennus- ja eristysvaatimukset; täyttävät käytön ja huollon turvallisuuden
- Mukavuus: täytä käyttö- ja ylläpitomukavuus
- Taloudellinen: täytä prosessiketjun rationaalisuus, vähennä logistiikan liikevaihdon linkkejä ja alentaa käyttökustannuksia Tarjoa asennusperuspiirustukset ja niihin liittyvä tekninen tuki
Tärkeimmät ominaisuudet
- Kiinteä kansi
- Laajennettu pääsyaukko helpottaa suodatinkankaan vaihtoa
Purkauksen ohjaus
- Portaaton kaapiminen (0-100 % säädettävissä)
- Purkutukoksen automaattinen korjaus
- In situ -suojaus
- Estä materiaalin kerääntyminen syöttölevylle
- Kaavinterän kulutusta kestävä ja saastumista estävä muotoilu
- Lisäkaavin (soveltuu LGZ:lle)
Pesun ohjaus
- Pesuvirtauksen säätö (manuaalinen venttiili/virtausmittari + automaattinen venttiili)
- Intervalli/pulssipesu
- Pesunesteen määrällinen/ajastettu pesu
- Pesusuodosten johtavuuden tunnistus + nesteen ulostulon muunnos
- Sumutettu pesu

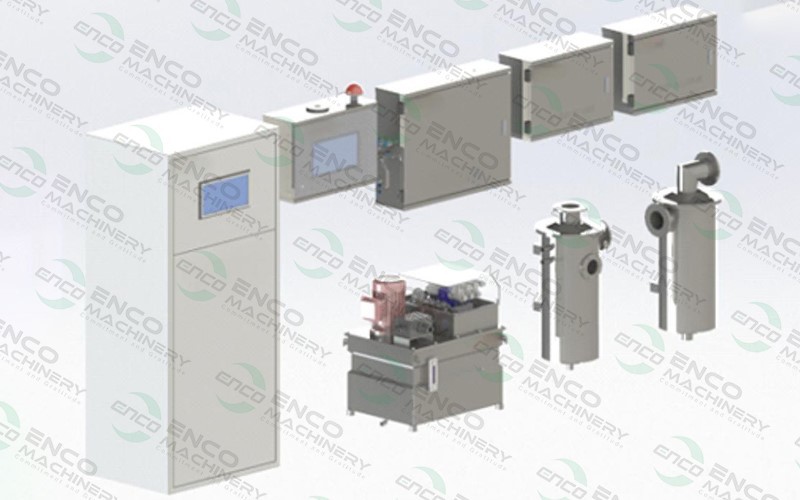

Järjestelmän asetukset
- Sentrifugin isäntä
- Hydraulijärjestelmä
- Pneumaattinen ohjausjärjestelmä
- Sähköinen ohjausjärjestelmä
- Räjähdyssuojattu käyttölaatikko / räjähdyssuojattu kosketusnäyttö
- Typpisuoja-happipitoisuuden tunnistus
- Typpisuojaus - typen vaihto
- Nestetiiviste
- Kaasutiiviste

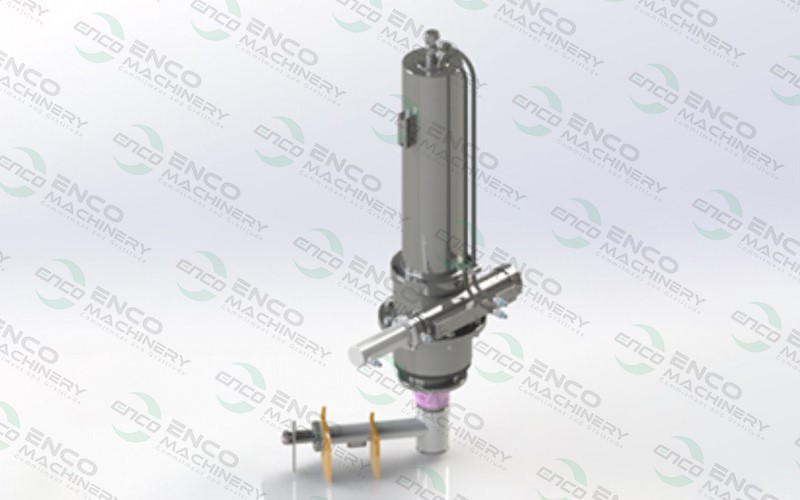

- Poistoventtiili, syöttöventtiili, pesuventtiili
Tekniset parametrit
|
Tuote |
PLD1000 |
PLD1250 |
PLD 1500 |
PLD 1600 |
|
Drem halkaisija (mm) |
1000 |
1250 |
1500 |
1600 |
|
Rummun tilavuus (L) |
180 |
400 |
600 |
800 |
|
Suurin kuorma (KG) |
250 |
500 |
700 |
1000 |
|
Suurin pyörimisnopeus (r/min) |
1000-1300 |
1000-1200 |
800-900 |
800-900 |
|
Erotustekijä |
677-946 |
670-1007 |
537-680 |
573-725 |
|
Päämoottorin teho (KW) |
15-18.5 |
22-30 |
37 |
37-45 |
|
Kankaan moottorin teho (KW) |
2.2 |
3 |
3 |
3 |
|
Hydraulisen moottorin teho (KW) |
1.5 |
1.5 |
1.5 |
1.5 |
|
Isännän paino (kg) |
4600 |
6000 |
9000 |
10000 |
|
Tuote |
LGZ/PG 800 |
LGZ/PG 1000 |
LGZ/PG 1250 |
LGZ/PG 1500 |
LGZ/PG 1600 |
|
Drem halkaisija (mm) |
800 |
1000 |
1250 |
1500 |
1600 |
|
Rummun tilavuus (L) |
110 |
180 |
400 |
600 |
800 |
|
Suurin kuorma (KG) |
150 |
250 |
500 |
750 |
1000 |
|
Suurin pyörimisnopeus (r/min) |
1200-1500 |
1000-1300 |
1000-1200 |
800-900 |
800-900 |
|
Erotustekijä |
645-1007 |
677-946 |
670-1007 |
537-680 |
573-725 |
|
Päämoottorin teho (KW) |
7.5-11 |
15-18.5 |
22-30 |
37 |
37-45 |
|
Kankaan moottorin teho (KW) |
2.2 |
2.2 |
3 |
3 |
3 |
|
Hydraulisen moottorin teho (KW) |
1.5 |
1.5 |
1.5 |
1.5 |
1.5 |
|
Isännän paino (kg) |
3000 |
4000 |
5500 |
8500 |
9500 |
